干燥系统的典型抑爆方案

1．概述

在将食品或药品粉末化的制造流程中通常有干燥工序，常用的设备包括流化床或喷雾干燥器。生产时空气中悬浮着固体粉末，也存在着爆炸的危险。如果伴随着有可燃性溶媒或气体的存在，则爆炸危险就有增高的趋势。

2．风险——火焰传播

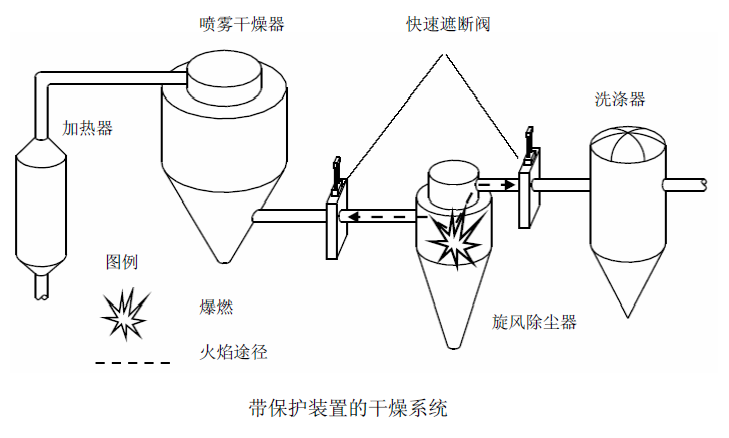

干燥工艺常采用加热器以预热空气、袋式过滤器或旋风除尘器以净化排放气体、长长的管线以及风机以输送产品（图1）。即使干燥器设计并带有保护装置（如爆破膜或耐爆设计）以防止可能的爆炸，但是还会存在着一种危险，即火焰会传播到相邻的没有爆炸保护措施的设备。

如果火焰能够传播到相邻设备，则在火焰到来之前该设备内会产生“压力增加”。随之而来的爆燃在压力升高的氛围下，不论是在燃烧速率还是最大爆燃压力方面都能导致严重的后果。

3．解决方案——爆炸隔离

NFPA68规定要求当独立设备相互连接时应该考虑采用爆炸隔离装置。

爆炸隔离系统能够有效防止火焰传播而不影响正常的生产操作。快速遮断阀可以在几十毫秒内动作完全切断管路。

快速遮断阀特点：

-    距爆燃点最短的安装距离（图2）；

-    新型的双向结构设计，能从阀的两侧阻火（图3）；

-    全通径设计，全开时阀上无压降；

-    适用于可燃性蒸气、气体、粉尘及其混合物（粉尘/气体）；

-    易于现场安装。
